电液伺服岩石三轴试验机

  • 产品名称:电液伺服岩石三轴试验机
  • 产品型号:ZCY-S
  • 订购热线:0531-85990007
  • 在线咨询

中创产品介绍

产品介绍:

电液伺服岩石三轴试验机主要是在实验室条件下,能够加工成标准试件的岩石在轴对称三向应力条件下,岩石试件强度和变形参数的测定。

依据标准:

GB/T2611   《试验机通用技术要求》

GB/T3722   《液压式压力试验机》

技术参数:

1、主机刚度达5GN/m以上

2、轴向试验力600kN,测力分辨率10N,测力精度±1%

3、围压60Mpa,围压测控精度±2%,围压分辨率0.1MPa

4、变形测控范围:轴向0-5mm 径向0-3mm 测量分辨率0.0001mm 测量精度±1%

5、位移测控范围: 0-100mm 测量精度<±0.5%FS 测量分辨率高于万分之一

6、控制波形:用户根据需要可任意设定包含有加载、保载、卸载环节的多种程序波形(自编程序);加卸载和保载时间设置范围0~30小时。

8、极限控制:当轴向变形、径向变形、时间等参数达到极限值或预设置、试样断裂、油路堵塞和油温过高时均可自动保护。

9、空间高度:350mm,宽度:400mm(完全可以放置下巴西劈裂夹具,三轴室)

性能特点:

岩石三轴试验机具有压力自动补偿功能,围压(侧压)与轴压互不干扰。试验全过程微机控制、是有数据自动储存功能,可按试验要求设定参数,控制试验机自动进行试验,屏幕显示:力、压力、位移、变形和加载曲线,设备自动打印输出试验结果并停机。

岩石三轴试验台 主机结构
试验操作方法:
1、无侧限压缩试验:可进行单轴压缩变形试验和单轴抗压强度试验。
2、三轴试验:在专用的三轴压力室内进行
3、流变试验:可进行单轴流变、三轴流变的有关试验。
4、渗流试验:可在类似三轴试验的情况下进行岩石渗流的有关试验。

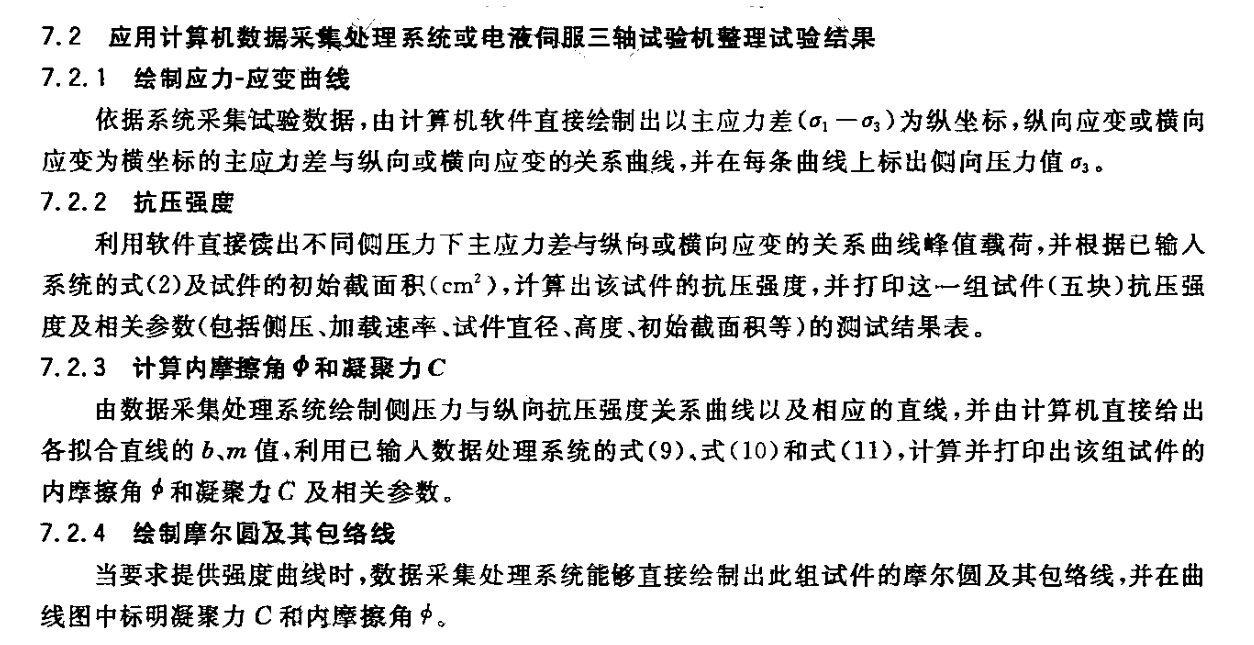

岩石三轴试验机 测试结果
