橡胶支辊疲劳试验机

  • 产品名称:橡胶支辊疲劳试验机
  • 产品型号:ZCPL
  • 订购热线:0531-85990007
  • 在线咨询

中创产品介绍


产品介绍:

橡胶支辊疲劳试验机主要适用于橡胶堆、橡胶垫的动静刚度、耐久疲劳、疲劳寿命、高频疲劳、弯曲疲劳、往复疲劳、压缩疲劳、破坏疲劳、载荷疲劳等力学性能测试以及性能研究分析。

技术参数

型号

ZCPW-200

静态试验力(kN)

±200

动态试验力(kN)

±200

试验力准确度

±1.0%或±0.5%

测量范围

±2%-100%FS)

振幅(mm)

根据用户要求定制

位移准确度

±0.5%FS

可选试验附具

机械式,可订制

标准可选配置

液压强迫夹持夹头;可订制各类附具。

频率范围(Hz)

0.01-100HZ

试验波形

正弦波、三角波、方波、斜波等。可选:文件波、随机波、等

立柱间距(mm)

600

试验空间(mm)

600

可选泵站范围

90L/min

主机特点:

1、主机为双立柱框架式结构,双立柱外表面采用电镀硬铬处理,进一步提高外形的美观程度,同时提高防腐蚀能力;

橡胶疲劳测试机 主机

2、横梁可升降用于调整试验空间,横梁调整采用液压升降、液压夹紧、弹性松开式结构,保证试验的稳固可靠,同时保证在非试验状态时横梁保持锁止不动;

3、横梁运动(升降、锁紧)由横梁驱动模块控制两只夹紧油缸和两只升降油缸协调工作完成,驱动模块采用专用手动转阀控制,零泄露,可保证试验的可靠性;

4、负荷传感器安装在活塞下端面,用于测量试验负荷。

5、主机工作台前方设计试样装夹、横梁运动和急停操作按钮,便于试验员方便操作。

专用辅具:

专用夹头根据用户所提供的试样进行设计制造。由于试验过程中,需要对橡胶支辊实现充实空气的控制,在下夹头上设计有气压控制集成调整机构,用以调节橡胶支辊的气压。夹头的两端与橡胶支辊的连接处安装有密封圈,保证疲劳试验时空气不泄露。夹头的作用是夹持被测试件,由夹具体、连接杆和相关附件组成。

夹头、铰接轴承等关键零件采用特殊热处理工艺,具有高硬度、耐磨性好等特点夹具体疲劳寿命更长。

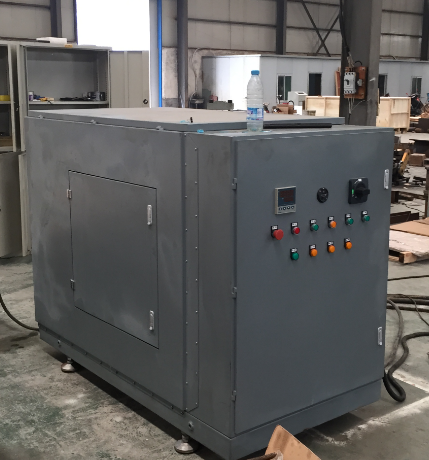

 专用油压泵阀
