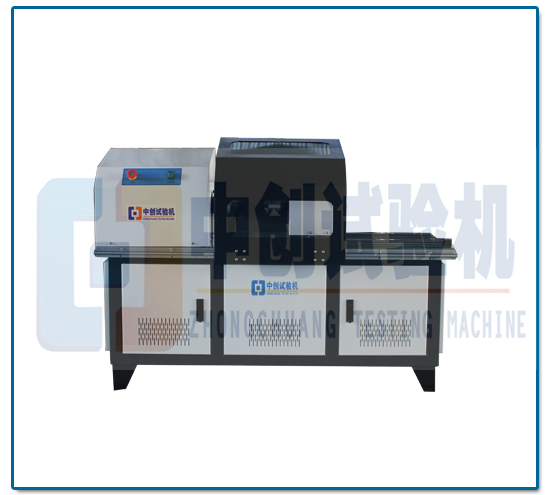

直角扣件扭转刚度试验机

  • 产品名称:直角扣件扭转刚度试验机
  • 订购热线:0531-85990007
  • 在线咨询

中创产品介绍

产品介绍:

直角扣件扭转刚度试验机主要用于测试钢管脚手架直角扣件的扭转刚度、扭矩屈服、抗扭强度、扭转破坏、抗滑移等力学性能测试。

结构特点:

扣件扭转刚度试验机主机采用卧式钢板结构,钢板一次成型保证了整体刚度高。试验空间可调整,扭矩盘连接传感器为扭矩采集端,另一端为扭矩加载,通过精密数控伺服电机通过摆线减速机传动带动加力盘转动,对试样施加扭力,扭矩采集端可沿直线导轨移动,用于调整试验空间,夹持试样。

技术参数:

可选传感器比较大量程(Nm):                              ±500

扭矩测量范围:                                          1%-100%FS

扭矩比较小读数值(Nm):                                   0.01

试验扭矩分辨率:                                        1/±300000

扭矩示值相对误差:                                      ≤±1.0% (正转和反转两个方向)

扭矩重复性相对误差:                                    ≤1.0%(正转和反转两个方向)

转角测量范围:                                          0-10000°

转角示值相对误差:                                      ≤±1% (正转和反转两个方向)

扭角(小角度测量)显示比较小分辨率:                         0.01°

转角比较小读数值:                                         0.01°

试验转速:                                              0.05-720°/min (2r/min),可定制

扭转速度示值相对误差:                                  ≤±1% (正转和反转两个方向)

扭转速度示值重复性误差:                                ≤1.0%

加力盘、扭矩盘间距离(mm):                              0~600

试样夹持直径:                                         按实际试样定制

电源:                                                 AC 220V±10%,50Hz;

试样夹持方式:                                         标配法兰夹头(按实际试样定制)或者三爪夹头

试验级别:                                              1级

 扣件扭转刚度试验机
