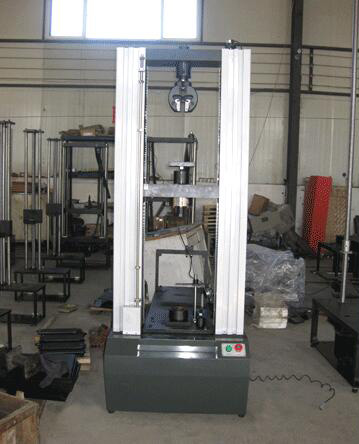

安全网盘式/轮式/碗扣扣件抗破坏试验机

  • 产品名称:安全网盘式/轮式/碗扣扣件抗破坏试验机
  • 订购热线:0531-85990007
  • 在线咨询

产品介绍

依据标准

功能特点

技术参数

产品介绍:

安全网扣件抗破坏试验机主要用于测试安全网的直角扣件、旋转扣件、对接扣件、碗扣、盘式扣件、轮式扣件的抗破坏、破坏载荷性能测试,配上专用辅具可以做抗拉强度、抗压强度、抗剪强度、抗滑移、扭转刚度、焊接强度性能试验。

抗破坏试验

直角扣件

P=25KN时,扣件各部位不应破坏



旋转扣件

P=17KN时,扣件各部位不应破坏

检测标准:

GB/T15831-2006 钢管脚手架扣件试验机

GB 24911-2010 碗扣式钢管脚手架构件试验机

JGT503-2016 承插型盘扣式钢管支架构件试验机

DB44T 1876-2016 轮扣式钢管脚手架试验机

主要技术指标:
1.最大试验力:100kN
2.试验机等级:1级;
3.试验力测量范围:2%100%FS
4.试验力示值相对误差:示值的±0.5%以内;
5.试验力分辨力:最大试验力的1/±300000(全程分辨力不变);
6.变形测量范围:1%-100%FS
7.变形示值相对误差:示值的±0.5%以内;
8.变形分辨力:最大变形量的1/±300000
9.位移示值相对误差:示值的±0.5%以内;
10.位移分辨力:0.01mm
11.力控速率调节范围:0.005-5%FS/S
12.力控速率相对误差:设定值的±1%以内;

13.变形速率调节范围:0.025%FS/S

主要配置:

1、试验机主机                                                       1

2、交流伺服电机                                                     1

3、交流伺服调速系统                                                 1

4、负荷传感器                                                       1

5、精密滚珠丝杠副(ABBA                                          2

6、位移传感器                                                       1

7、全数字控制系统                                                   1

8、手动控制盒                                                       1

9、拉伸附具                                                         1

配套辅具:

钢管脚手架附具                                                      1

抗滑抗破坏附具                                                      1

扭转刚度试验附具                                                    1

 对接扣件抗拉试验附具                                               1

挠度测量装置                                                        1

碗扣附具                                                            1

上碗扣试验工装                                                      1

横杆接头强度试验工装                                                1

碗扣焊接强度试验工装                                                1

盘扣附具

抗剪试验工装                                                        1

抗弯试验工装                                                        1

抗压试验工装                                                        1

轮扣式钢管脚手架附具

轮盘组焊后剪切强度试验附具

横杆插头焊接剪切强度试验附具

可调支座抗压强度试验附具

 安全网扣件抗破坏试验机
