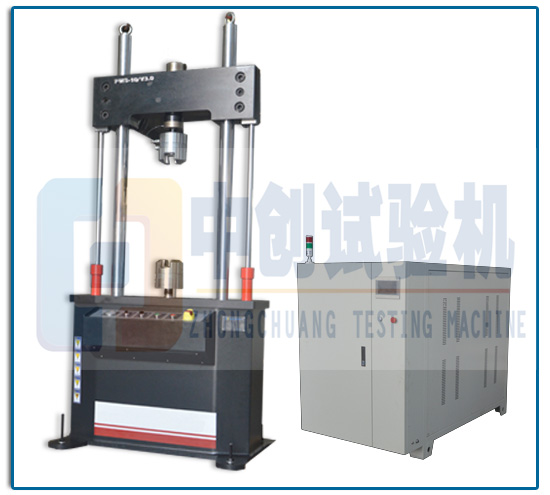

钢材疲劳强度试验机

  • 产品名称:钢材疲劳强度试验机
  • 订购热线:0531-85990007
  • 在线咨询

产品介绍

依据标准

功能特点

技术参数

产品介绍

钢材疲劳强度试验机主要适用于钢板、钢筋、钢链、钢索、螺纹钢、不锈钢板、304钢板等各种钢铁冶金行业的钢材疲劳强度、疲劳寿命、载荷疲劳、往复疲劳、耐久疲劳、破坏寿命、弯曲疲劳等性能测试。

性能特点:

1、钢材疲劳强度极限试验机主要由伺服电机与电动缸结合起来的伺服电动缸提供动力,垂直往复运动的方式,实现对试样疲劳测试的要求。

2钢材疲劳测试机选用进口伺服电机可实现行业比较快的响应频率2.0kHz,反应速度快;横梁动作平滑、停止时无振动。

3、负荷传感器有150%过载能力,置于作动活塞前端,带自锁紧螺母。

4钢材疲劳极限试验机采用消隙装置,力值自动定心,减小侧向力,降低高频拉压试验时的冲击,改善试验波形。

5、伺服电动作动器标准电动缸重复定位精度达到±0.01mm以上,噪音低、节能、干净、高刚性。

6、单通道全数字伺服控制器做为系统控制器,带力和位移的信号调理单元(可扩展)。

钢材疲劳极限试验机 原理图

满足标准:
GB/T 2611《试验机通用技术要求》

JB9397 《拉压疲劳试验机技术条件》

GB/T 3075 金属轴向疲劳试验方法

GB/T 6398 金属材料 裂纹扩展试验方法

GB/T 4337 金属旋转弯曲疲劳试验方法

技术参数:

技术名称

技术参数

产品型号

ZCPL-02

ZCPL-05

ZCPL-10

ZCPL-20

ZCPL-25

ZCPL-50

比较大静态试验力

±2kN

±5kN

±10kN

±20kN

±25kN

±50kN

静态力值示值精度

±1%

比较大动态试验力

±2kN

±5kN

±10kN

±20kN

±25kN

±50kN

作动器比较大振幅

±70mm

±100mm

示值精度±1%FS

±1%FS

试验频率范围

0.01—10Hz

主要试验波形

正弦波、方波、三角波、斜波、组合波等

控制方式

全自动位移、荷载控制,各模式之间可平滑切换

试验空间

可调整
