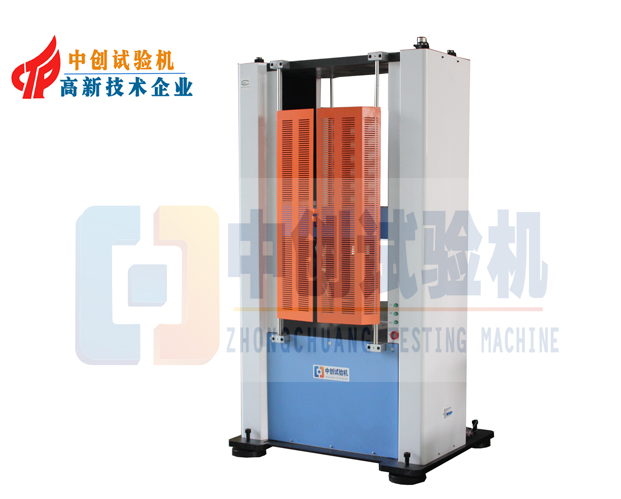

200kN弹簧拉压试验机

  • 产品名称:200kN弹簧拉压试验机
  • 订购热线:0531-85990007
  • 在线咨询

中创产品介绍

200kN弹簧拉压试验机对螺旋弹簧、碟簧、塔簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的压力、位移、变形、刚度、自由高度等测试和分析。


结构特点:


1、主机:机械部分为数控加工中心加工,采用四立柱式光轴结构,整机刚度高,变形小,弹簧压盘硬度淬火经过处理,硬度有保证,该机型不同于同行业内用拉力试验机(多为两立柱,整机刚度低、变形大)改装机型。


2、传动系统:由带轮减速系统、行星减速机、精密滚珠丝杠及导向光轴等组成。


3、驱动系统:由精密数字调速器及伺服电机实现系统驱动。


4、测量控制系统:试验力测量控制系统由高精度负荷传感器(针对有些外径较大弹簧选用三传感器)、测量放大器、A/D转换、稳压电源等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机显示、控制及数据处理等功能。


技术参数:


规格 200kN


结构 四立柱,双丝杠


工作方式 滚珠丝杠传动,精密电机加载


显示方式 电脑控制、显示


数据处理 自动采集、处理,可以保存、查询、打印


量程 0-100%


试验力比较小读数值 0.01kN


试验力示值重复性误差 1.0%


位移分辨率 0.01mm


试验空间 600mm(按实际试样)


两立柱间距 600mm


压盘直径 300/400mm(按实际试样)


上下压盘平行度 ≤0.10mm


速度范围 0.01-300mm/min


试验机尺寸 1060*850*2060mm


试验机重量(净重) 1500kg


供电电源 AC 380V±10% 50Hz


保护功能 程序、机械双重保护


噪音 50dB(A)


装配、电气、外观 符合国家标准GB/T 2611


包装、运输 符合机械部标准 JB/T 6147


试验机级别 1级

200kN弹簧拉压试验机
