汽车传动轴万向节磨损试验机(滑动花键磨损试验机)

  • 产品名称:汽车传动轴万向节磨损试验机(滑动花键磨损试验机)
  • 订购热线:0531-85990007
  • 在线咨询

产品介绍

依据标准

功能特点

技术参数

产品介绍:

传动轴万向节磨损试验机主要用于进行各类汽车传动轴万向节总成和滑动花键在一定转速、伸缩状态和负载扭矩时的磨损试验。传动轴万向节磨损试验机符合行业标准QC/T523-1999《汽车传动总成架试验方法》中的“万向节磨损试验”和“滑动花键磨损试验”规定的相关试验要求。也符合JB/T10189-2010《汽车用等速万向节及其总成》中附录E“周期循环寿命试验”中的规定相关实验要求。

技术参数:

扭矩规格:10000Nm    20000Nm     40000Nm

测量范围:400Nm-40000Nm

力矩测量精度:±1%FS

负载力矩:40000Nm

额定试验转速:20-500rpm

最大试件长度:200-2000mm

万向节磨损试验角度:

万向节磨损试验机最大横向移动距离650mm

试件长度

1700mm

1500mm

1000mm

750mm

角度

0-18°

0-20°

0-30°

0-35°

滑动花键磨损试验机滑动范围:滑动花键磨损试验机器最大往复距离200mm,采用电液伺服控制,进行间隙密封液压缸、液压泵、伺服阀。

试件长度  1700mm      1000mm以下

滑动范围  0-11mm       0-20mm

滑动花键磨损试验频率   0-30/min

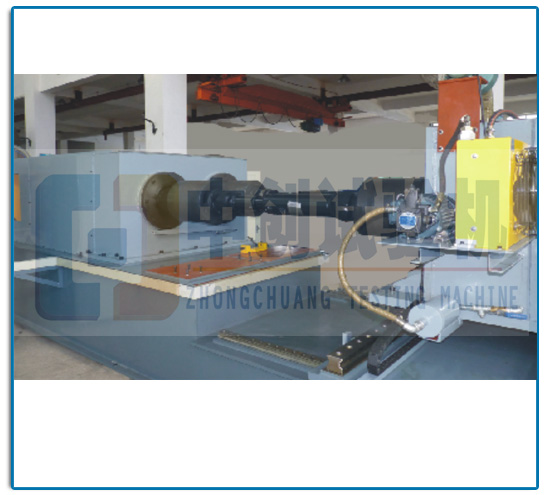

 传动轴万向节磨损试验机
