电液伺服钢丝绳卧式拉力机

  • 产品名称：电液伺服钢丝绳卧式拉力机
  • 产品型号：ZCLAW-W
  • 产品量程：2000kN
  • 订购热线：0531-85990007
  • 在线咨询

产品介绍

依据标准

功能特点

技术参数

产品介绍：

电液伺服钢丝绳卧式拉力机主要用于船用钢丝绳、船用纤维绳、船用电缆、船用链条、连接锚、船体索链、索具、不锈钢绳、纤维产品、矿井用绳、海缆、锚链、链环、结构件的拉伸性能试验。测定其力学性能参数和特征值。

主机特点：

1.拉力试验机结构：采用卧式结构，由钢结构框架、横梁（前、后加载梁，调整梁，油缸安装梁）、油缸、固定拉头、移动拉头、预拉紧机构、负荷传感器和安全防护罩等部件组成。结构紧凑、稳定性好、刚度高、频响快。

2.采用电接点压力表和压力继电器对系统压力进行双重保护。

3.具有力、位移超限、试样断裂、油温和压力过高、油路堵塞等保护。

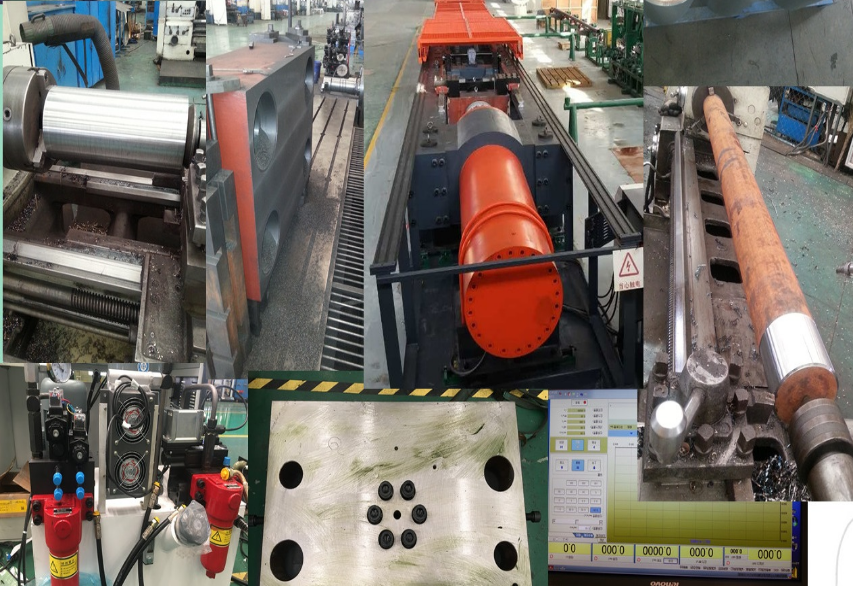

钢丝绳卧式拉力试验机 结构图

依据标准：

GB/T 2611《试验机通用技术要求》

GB/T 16826《电液伺服万能试验机》

GB/T 6825.1《静单轴试验机的检验第一部分：拉力和压力试验机测力系统的检验与校准》

GB/T 6946《钢丝绳铝合金压制接头》

GB/T 8358《 钢丝绳破断拉伸试验方法》
技术参数：

试验力（kN）

2000

试验力测量范围

40KN-2000kN

试验力示值精度

±1%

位移测量分辨力

0.01mm

试验速度

0-80mm/min

拉头空载快进速度

不小于200mm/min

(不含活塞行程)

500-6000mm(有级调整500mm一档）

活塞行程

1100mm

工作中心高

350mm

主机外形尺寸

9000*1200*500mm



 友情提示：电液伺服钢丝绳卧式拉力试验机是定做产品，因此技术参数和图片仅供参考！
