卧式螺旋弹簧高频疲劳测试机(双工位)

  • 产品名称:卧式螺旋弹簧高频疲劳测试机(双工位)
  • 产品型号:ZCPL
  • 产品量程:5kN
  • 订购热线:0531-85990007
  • 在线咨询

中创产品介绍

产品介绍:

卧式螺旋弹簧高频疲劳测试机(双工位)主要用于对各种螺旋弹簧,也可制作特种夹具,以适应特殊试样的疲劳试验。整机具有结构合理、简单可靠,试验空间调整、试验行程调整准确、方便;试件装夹方便、可靠;整机运行平稳,易于保养、维护等特点。并且可以根据弹簧的技术要求,调整弹簧的振幅和频率。

优势特点:

整机采用卧式设计,工作重心大大的降低。拥有大面积底座,将冲击力及噪音得到有效的缓冲。使得整机具有高度高、稳定性好的特点。整机参考成熟的立式机械疲劳经验,结合卧式机床的优势,使得结构紧凑、布局合理。试验空间、试验行程可进行调整;试件装夹方便、可靠;整机运行平稳,易于保养、维护等特点。

结构特点:

1、卧式双工位结构:具有结构简单,整机使用寿命长,装卸试样方便等特点。

2、悬浮减震具有减震效果好,整机工作稳定,工作噪音极低,启动时能有效地保护机械机构,工作寿命高,提高整机使用寿命长等优点。

3、机油泵强制润滑机构:具有在高频工作状态下,为机械机构进行强制润滑及降温,有效的降低了机械噪音及摩擦系数,有效地提高机械机构摩擦寿命及疲劳寿命。

4、高精度直线导轨导向机构:采用进口高精度直线导轨,具有导向精度高,摩擦系数及噪音低,线速度高,使用寿命高等优点。

5、高精度双连杆可调曲轴连杆机构:该机构采用优质军工用钢,经过精细加工而成。手动调整振幅,专用量具标定振幅,振幅精度可达≤0.03mm,调整振幅简单、精确。曲轴锁紧为专利技术,锁紧简单,牢固可靠,只需轻轻一转即可,具有超高使用寿命。

6、交流伺服电机驱动机构:采用交流伺服电机驱动,具有启动扭矩大,试验频率调整幅度大,试验频率稳定及精确等特点。

7、高精度磁悬浮位移传感器及高精度拉压传感器:试验振幅采用高精度磁悬浮位移传感器取样采集信号,具有位移精度、线速度高(最大工作速度:10m/s)等特点。高精度拉压传感器用于弹簧力学性能标定,任意一弹簧断裂自动停机功能。

8、试验参数界面

两个工位力值显示:实时的显示各工位当前力值。

弹簧批次:填写弹簧信息,同时也是弹簧力值数据导出时的文件名。

目标次数设定:弹簧要进行多少次的疲劳试验。

断簧力值设定:规定出判定断簧的力值。

运行频率调节设定:通过电机“+”“-”按钮实现弹簧疲劳频率的调节,也可以通过点击频率显示框直接进行输入。

清除试验数据按键:清除当前的实验数据,包括当前的次数,实验频率等信息。

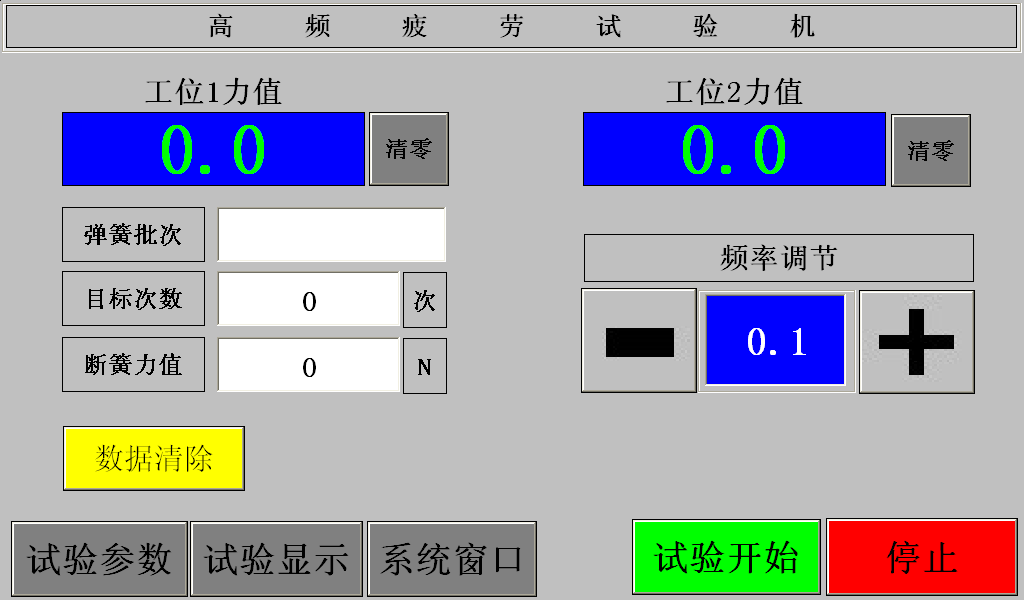

双工位高频疲劳机 数据显示界面

上簧操作具有“0度按钮”或“180度按钮”或“复位按钮”,可以自动复位,便于装夹。

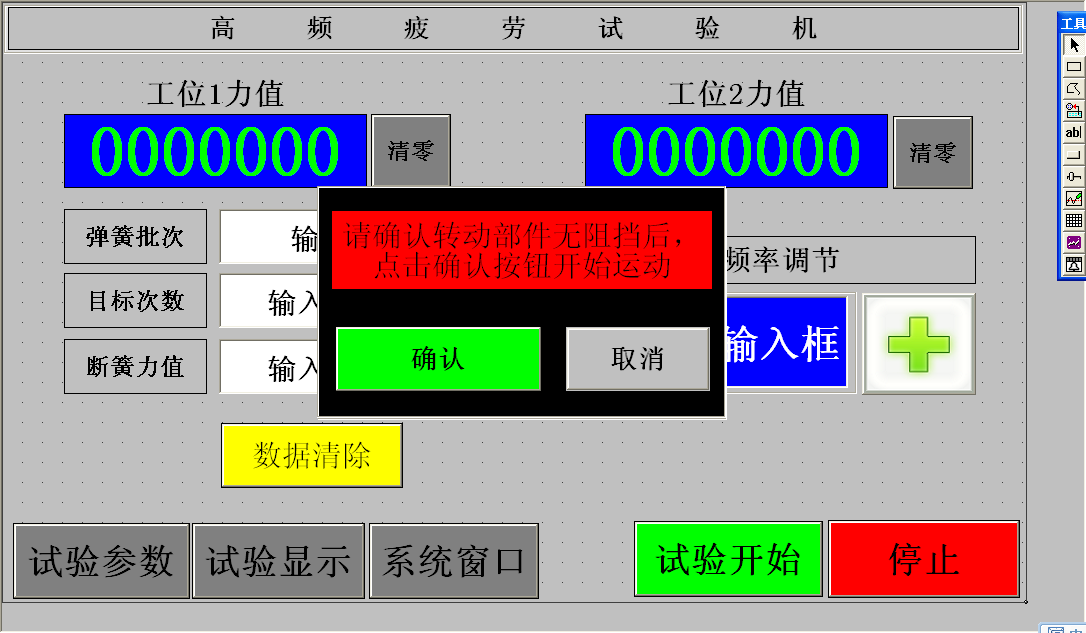

双工位高频疲劳寿命试验机 操作界面

技术参数:

双工位、每工位最大测试力: 5000N

试验频率: 0~50Hz可调

试验振幅: 0~30mm;行程60mm;可调

振幅调整精度: ≤0.05mm

试件最大外径:160mm

试件最大长度:260mm

自动停机:预设疲劳次数停机。
