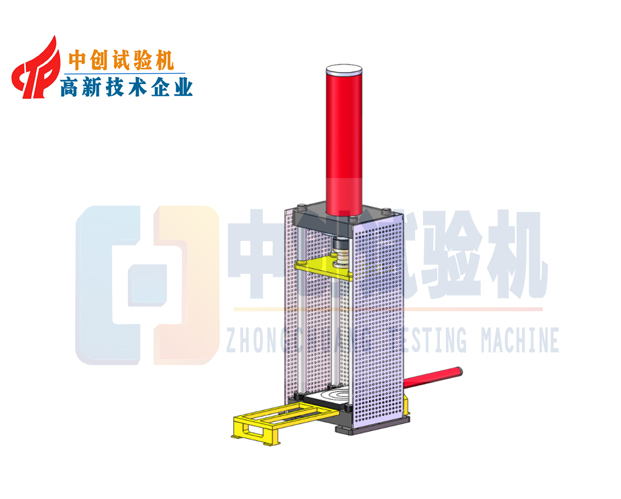

电液伺服弹簧压力试验机

  • 产品名称:电液伺服弹簧压力试验机
  • 订购热线:0531-85990007
  • 在线咨询

中创产品介绍

电液伺服弹簧压力试验机主要用于测试大型弹簧、弹簧支吊架、巨型弹簧、圆柱弹簧、悬架弹簧、缓冲弹簧、碟簧、复合弹簧、汽车板簧、防震梁、螺旋弹簧、橡胶弹簧等各种大型弹性元件的压力、压缩变形、压缩刚度、压缩位移等力学性能检测。


结构特点:


电液伺服弹簧压力试验机控制系统是集电液伺服全自动控制、测量数据采集、数据分析、数据显示、试验结果汇总为一体的新一代微机控制电液伺服试验系统。以上置式双向伺服作动器主机为平台,配置精密活塞和电液伺服阀、计算机伺服控制器,实现多通道全闭环控制。


适用标准:


JB/T 7796-2005《弹簧拉压试验机》标准


JIS B7738-2001《压缩和拉伸盘簧试验机》规定的技术要求制作,


JJF1134-2005《专用工作测力机校准规范》校验。


技术指标:


1最大试验力: 500kN(50T)、1000kN(100T)、2000kN(200T)


2试验力有效测量范围: 2%-100%满量程


3试验力示值重复性误差: 2%-100%满量程≤1%


4试验力最小读数值: 每档满量程的0.05%


5位移最小读数值: 0.01mm


6加载测力方式: 液压加载;采用高精度传感器测力、测位移


7位移检测精度 (50+0.15l)μm


8压盘直径 φ200mm /φ300mm/φ500mm按实际试样


9 最大试验空间:上压盘至工作台的距离 800/1000/1200按实际试样


10 活塞行程: 600/800/1000mm按实际试样


11工作台尺寸:按实际尺寸 (mm)

电液伺服弹簧压力试验机
