欢迎来到 济南中创工业测试系统有限公司

新闻中心

您现在所在位置:首页 >> 新闻中心 >> 行业新闻

炭素(石墨)材料耐压强度试验机测试方法

更新时间:2020-09-17  浏览次数:

炭素(石墨)材料耐压强度试验机主要用于测试炭素材料以及炭素制品、石墨材料的抗压强度、耐压强度、承载力、压缩破坏、压缩刚度等力学性能检测。

炭素材料压力试验机采用原理:

抗压强度是材料单位面积上所能承受的极限载荷。

炭素材料耐压强度测试机的选择:

1、游标卡尺:测量范围(0-200)mm,精度0.02mm。

2、炭素材料耐压强度试验机:量程(0-300)kN。

3、鼓风干燥箱:具有自动调温装置,能保持温度在(105-110)℃。

炭素石墨材料耐压强度测试机试验步骤:

1、试样须在(105-110)℃鼓风干燥箱内烘干2h,然后贮存在干燥器内,冷却至室温备用。

2、试样检测和计算:

A、直径检测:沿试样轴向测6次,取其平均值。

B、高度检测:按试样端部圆周测3次,取其平均值。

C、用测得的直径值,计算受压面积。

3、试样以指定的受压面,放在炭素石墨材料压力试验机工作面中心处。

4、炭素石墨材料以每分钟3kN/CM^2的速度,连续地,无冲击地施加荷重,直至试样破坏为止,记录试样破坏时的载荷。

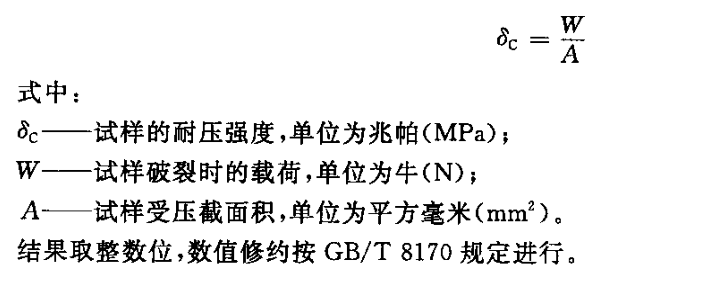

石墨材料耐压强度计算公式:

炭素(石墨)材料耐压强度试验机计算公式

相关文章:

石墨电极抗折强度测试试验机检测标准

GBT3074石墨电极抗折强度测定方法

电炭制品抗压强度试验机测试方法

电炭制品抗折强度测试机试验方法

如何选择铝业碳素材料杨氏模量试验机

铝业碳素材料杨氏弹性模量试验机测试原理

碳素材料杨氏弹性模量测试试验机操作步骤
