夹层结构板平压强度(弹性模量)试验机测试方法

更新时间:2020-04-25  浏览次数:

夹层结构板平压强度试验机主要用于测试夹层结构板平压强度、平压弹性模量、平压变形、平压承载力等力学性能检测。

夹层结构板平压模量是指:沿垂直夹层结构面板方向在弹性范围内测得的压缩应力与应变之比。

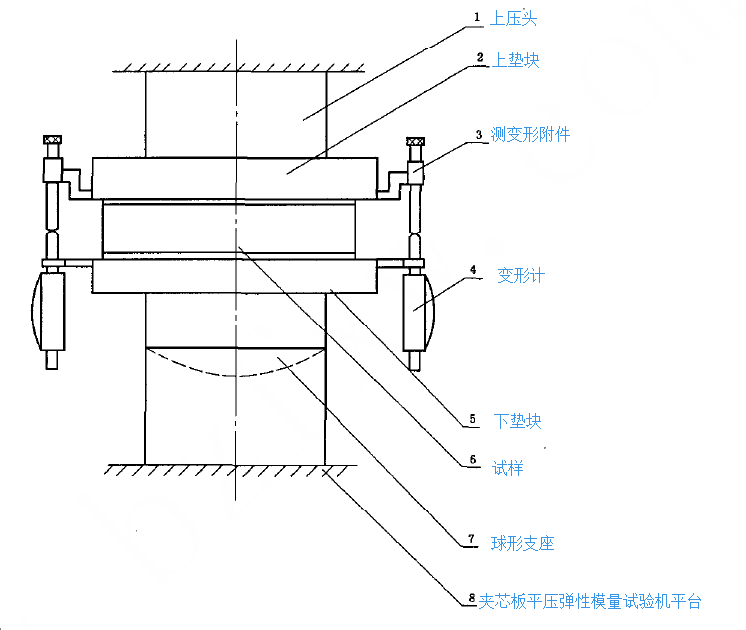

平压结构板平压强度试验机测试原理:通过带球形支座的压缩夹具沿垂直夹层结构面板方向施加压缩载荷,使芯子破坏,测出平压强度,同时安装测量变形仪表测出压缩变形,可测定平压弹性模量。

夹心结构板平压弹性模量试验机满足要求:

1、载荷相对误差不应超过±1%

2、夹心结构板平压弹性模量试验机使用吨位的选择应使试样施加载荷在满载的10%-90%范围内,且不应小于夹芯板专用试验机比较大吨位的4%

3、能获得恒定的试验速度,当试验速度不大于10mm/min时,误差不应超过20%;当试验速度大于10mm/min,误差不应超过10%

4、平压弹性模量试验机相对误差均不应超过±1%

5、加载速度为(0.5~2.0mm/min,仲裁试验及测平压弹性模量时,加载速度为0.5mm/min

试样的选取:

1试样形状为正方形或圆形,夹层结构试样见图2,厚度与夹层结构制品厚度相同,去掉面板即为芯子试样。

2对于泡沫塑料、轻木等连续芯子,试样边长或直径为60mm

3对于蜂窝、波纹等格子型芯子,试样边长或直径为60 mm,或至少应包括4个完整格子。

4当夹层结构制品厚度未定时,芯子厚度取15 mm,面板厚度取0. 3 mm---1.0mm,或按购方和供方同意的厚度。

5专测芯子的平压弹性模量时,推荐的试样厚度为50 mm 。

6试样两表面的平行度公差为0. 10 mm。





夹层结构板平压强度(弹性模量)试验机测试方法
