双质量飞轮扭转刚度试验机主要适用于车辆双质量飞轮的扭转刚度、扭矩变形、扭转角度性能测试。

双质量飞轮的扭转刚度是指指初级质量与次级质量相对扭转过程中扭矩与转角的比值。

试验曲线



试验现场图

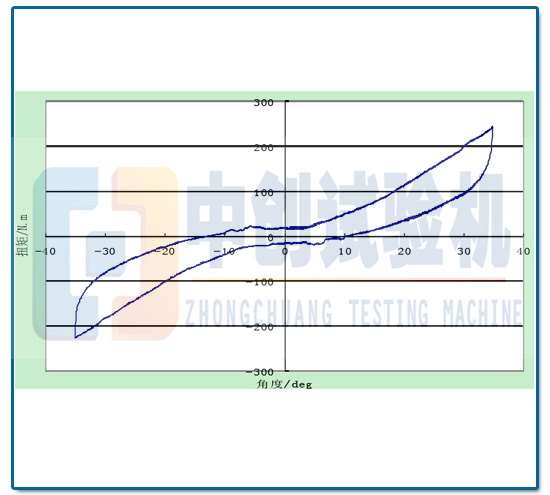

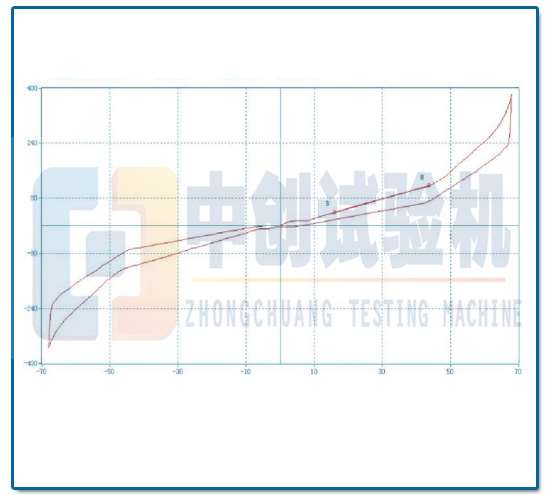

试样测试扭转刚度曲线



1#试样测量的数据   基础阻尼力矩   12.5Nm     间隙转角：5.1°

极限扭矩：240.5Nm     极限转角：76°       扭转刚度2.897Nm/°

2#试样测量的数据   基础阻尼力矩   7.76Nm     间隙转角：6.7°

极限扭矩：210.5Nm     极限转角：68°       扭转刚度2.92Nm/°

扭转刚度试验机操作规程：

1、将被试验的双质量飞轮安装到扭转刚度试验机的加载轴上，安装尺寸与发动机曲轴轴端相一致。同时将二级飞轮安装到扭转试验机的加载盘上，加载轴与加载盘之间的距离可变，不干涉一级飞轮与二级飞轮之间的安装状态。加载轴与加载盘用轴承独立支承，保证工件仅承受纯扭矩。

2、锁定加载轴（或加载盘）正向转动加载盘（或加载轴）直至到规定的转角极限。

3、卸载至零转角，中位扭矩调零。

4、反向转动加载盘（或加载轴）直至到规定的转角极限。

5、卸载至零转角，中位扭矩调零。

6、记录加载盘（或轴）的转角和相应的扭矩。

7、屏幕绘制工件扭转刚度特性曲线（横轴为转角，纵轴为扭矩），标注正反向扭转刚度均值。

8、重复以上过程两次。
