单环链循环载荷疲劳试验机测试方法

更新时间:2019-04-28  浏览次数:

单环链循环载荷疲劳试验机主要适用于窄轨车辆单环链的循环疲劳、循环次数、载荷疲劳、往复疲劳、寿命、耐久疲劳、脉动循环疲劳等性能测试。

1、单环链疲劳试验时的上限应力和下限应力应满足表1规定的。

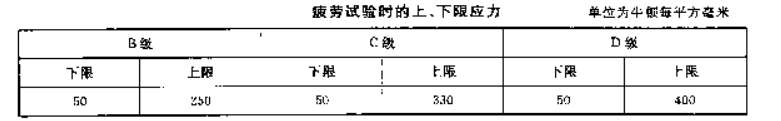

单环链上下限应力表1

2、单环链循环疲劳测试时,上限负荷和下限负荷应复合表2规定的。

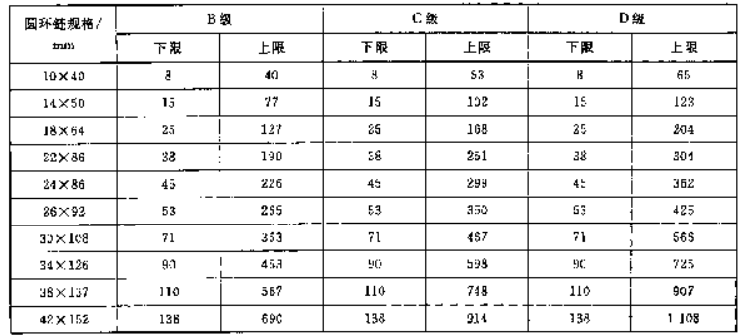

单环链上下限负荷表2

3、被试样在表2所列的上限、下限脉动作用下,其脉动循环次数应不低于30000次。

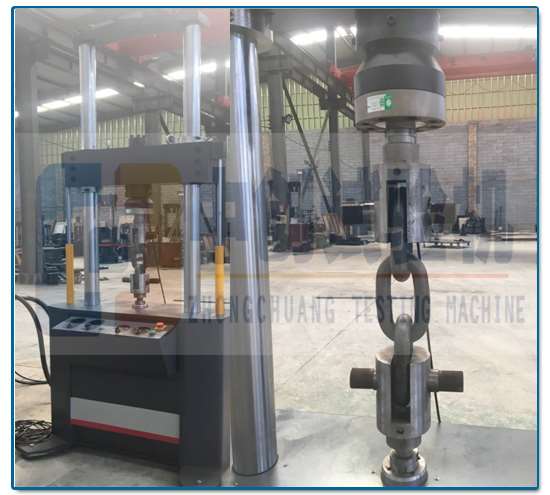

    单环链循环疲劳试验机试样夹持

窄轨车辆单环链依据MT 244.1-2005 煤矿窄轨车辆连接件 连接链 标准而生产验收的。

单环链的疲劳试验应符合下表的规定,试验中不允许出现明显裂纹。当疲劳试验达到规定次数时,单环链如果出现裂纹,则应对该试样进行破断拉力试验,其破断负荷应不低于360kN。

直径dmm

疲劳负荷

疲劳次数

下限 kN

上限 kN

28

50

180







               50000

30

200

32

55

220

36

60



240

38

240

单环链循环疲劳试验机规格参数:

   号                                                  ZCPW-300kN

静态复合试验力(kN)                                          300

动态上限负荷                                               ±300

测量准确度             试验力                 优于示值的±1%(精密级±0.5%)

                       位移                   优于示值的±1%FS(精密级±0.5%FS)

                       变形                   优于示值的±1%(精密级±0.5%)

频率范围(HZ)                                         0.01-50

框架形式                                                 双柱

振幅(mm)                                               ±75

立柱距离(mm)                                           715

试验空间(mm)                                           1200
