钢板弹簧台架疲劳试验机测试方法

更新时间:2020-08-10  浏览次数:

钢板弹簧台架疲劳试验机主要用于测试汽车钢板簧、机车板簧、轨道交通板簧、货车板簧、客车板簧等大型车辆板簧台架的耐久性、载荷疲劳、往复疲劳、疲劳寿命、动刚度、压缩疲劳等力学性能检测。

1、钢板弹簧支撑与夹持方法:

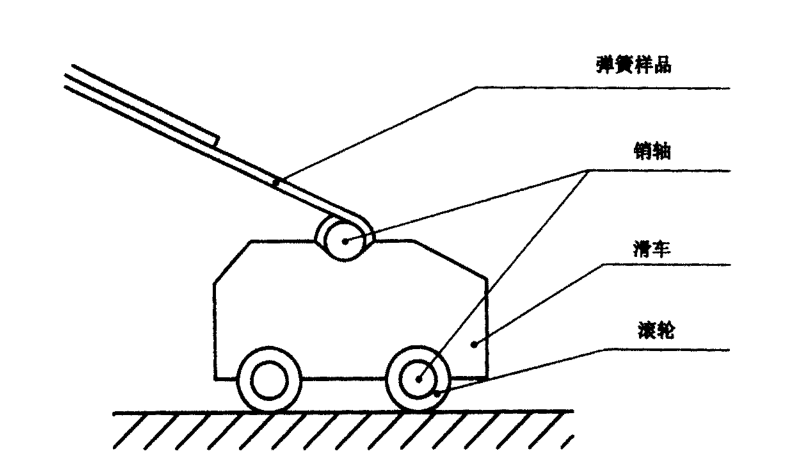

   带吊耳的钢板弹簧支撑方法如1,其架构的钢板弹簧根据图样规定的方法支承。中间标准按车上状态或功能上类似的状态安装夹紧。



2、试验方法:

   疲劳试验是对安装于疲劳试验台上的钢板弹簧施加预加变形,再以一定的振幅进行疲劳试验。

 簧台架疲劳试验机在应力幅为323.62MPa比较大应力为833.57MPa的试验条件下,汽车钢板弹簧的疲劳寿命不小于8万次的试验条件进行。然后计算板弹簧应力状态的试验振幅和试验预加变形量。

3、板弹簧台架试验进行到1万次、3万次、6万次时,调整夹具螺栓扭矩及预压变形量至规定值。

4、试验中每隔1万次检查一次样品,发现裂纹后,每隔5000次检查一次。

5、试验中板簧台架表面的温度比较高不得超过150℃。

6、板簧台架以任何一片钢板比较先出现裂纹时的循环次数,作为样品的寿命。
