适用范围：

    本标准规定了砌墙砖术语和定义、尺寸、外观质量、抗折强度、抗压强度、冻融、体积密度、石灰爆裂、泛霜、吸水率和饱和系数、孔洞率及孔洞结构、干燥收缩、碳化、软化的试验方法。

    本标准适用于砌墙砖。

规范性引用文件：

    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其比较新版本(包括所有的修改单)适用于本文件。

    GB/T 18968墙体材料术语

    GB/T 25044砌墙砖抗压强度试样制备设备通用要求

    GB/T 25183砌墙砖抗压强度试验用净桨材料

常用术语：

砖：建筑用的人造小型块材。外型多为直角六面体，也有各种异形的。其长度不超过365 mm，宽度不超过210 mm, 高度度不超过115 mm

普通砖   标准砖   九五砖    尺寸为210 mmX115 mmX53 mm的砖。

八五砖     尺寸为216 mmX105 mmX13 mm的砖。

异形砖   形状不是直角六面体的砖。常以形状命名，如刀日砖、斧形砖、扇形砖等。

配砖   砌筑时与主规格砖配合使用的砖。如半砖、七分头等。

实心砖  无孔洞或孔洞率小于25%的砖。

微孔砖   通过掺入成孔材料(如聚苯乙烯微珠、锯末等)经焙烧，在砖内形成微孔的砖。

多孔砖   孔的尺寸小而数量多的砖。

空心砖   孔的尺寸大而数量少的砖。

烧结砖    经成型、干燥、焙烧而制成的砖，常结合主要原材料命名，如烧结薪土砖、烧结粉煤灰砖、烧结页岩砖、烧结煤研石砖等。

红砖    在氧化气氛中烧成的红色的薪土质砖。

青砖    在还原气氛中烧成的青灰色的薪土质砖。

内燃砖  主要靠砖坯本身所含的可燃物质(包括原料中的或外掺入的)焙烧而成的砖。

蒸养砖  经常压蒸汽养护硬化而制成的砖，常结合主要原料命名。

蒸压砖   经高压蒸汽养护硬化而制成的砖，常结合主要原料命名。

劈离砖  劈裂砖  劈开砖   制造时两块背面相连的砖连接在一起，后用外力使其分离。

吸声砖   吸音砖   能提高吸声功能的砖。

咬合砖    砖砌筑(垒砌)成墙片过程中，无需使用砌筑砂浆，块与块之间主要靠桦槽结构相连的砖。

饰面砌筑砖  带有装饰面的砌筑用砖。

砌块    建筑用的人造块材，外形多为直角六面体，也有各种异形的。砌块系列中主规格的长度、宽度或高度有一项或一项以上分别大于365mm、210 mm或115mm。但高度不大于长度或宽度的六倍，长度不超过高度的三倍。

测试方法

砌墙砖抗折强度测试机:砌墙砖抗折强度测试机的示值相对误差不大于士1%，其下加压板应为球铰支座，预期比较大破坏荷载应在量程的20%^80%之间。

砌墙砖抗折夹具:砌墙砖抗折强度测试机的加荷形式为三点加荷，其上压辊和下支辊的曲率半径为15 mm，下支辊应有一个为铰接固定。

钢直尺:分度值不应大于1 mm

砌墙砖抗折强度试样数量为10块。

砌墙砖折强度试样应放在温度为(20士5)℃的水中浸泡24 h后取出，用湿布拭去其表面水分进行抗折强度试验。

砌墙砖抗折强度试验机操作步骤：

1、按规定测量试样的宽度和高度尺寸各2个，分别取算术平均值，精确至1 mm

2、调整抗折夹具下支辊的跨距为砖规格长度减去40 mm。但规格长度为190 mm的砖，其跨距为160 mm

3、将试样大面平放在下支辊上，试样两端面与下支辊的距离应相同，当试样有裂缝或凹陷时，应使有裂缝或凹陷的大面朝下，以(50-150)N/s的速度均匀加荷，直至试样断裂，记录比较大破坏荷载P

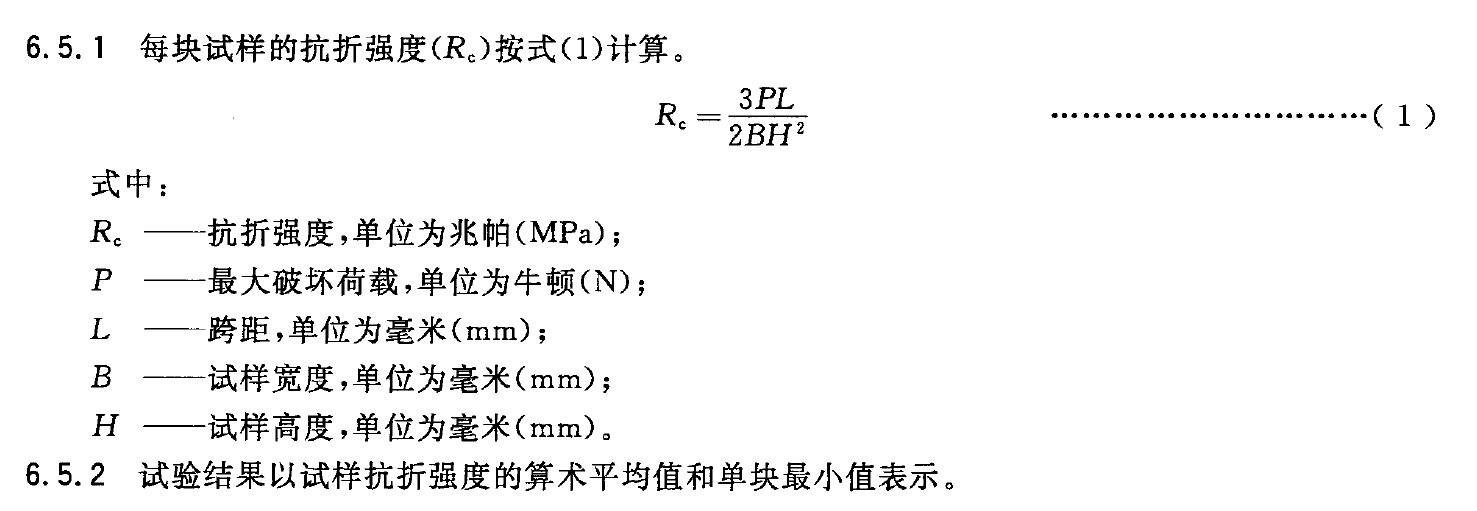

结果的计算：
