传动轴轴管扭转试验机主要用于测试车辆传动轴轴管的扭转刚度、扭矩变形、抗扭强度、扭转破坏、静扭强度、扭矩负荷、弯曲扭转、扭断强度、扭转间隙等力学性能检测。
传动轴总成装在变速器和后桥之间,将变速器传来的扭矩与旋转运动传递给后桥的主减速器。传动轴是由轴管、伸缩套和万向节组成。在转向驱动桥、断开式驱动桥或微型汽车的万向传递装置中,通常将传动轴制成实心轴。为了得到较高的强度和刚度,传动轴多做成空心的(轴管用来连接万向节和滑动花键)。一般用厚度为1.5-3mm的薄钢板卷焊而成。

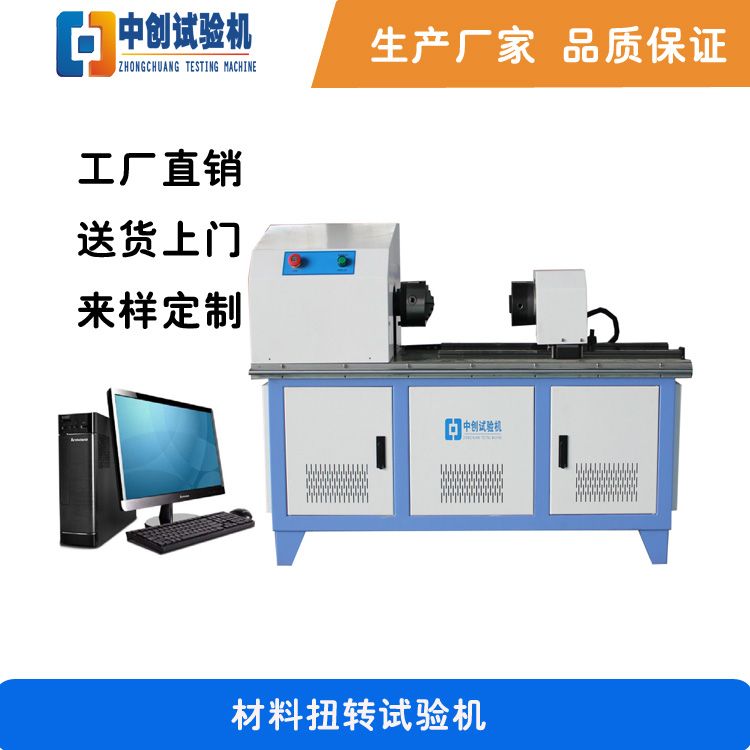

传动轴轴管扭转试验机被测试轴管安装在可调整空间的夹具之间。传动轴轴管扭转测试试验机采用计算机控制操作,可进行扭矩、峰值、角度、曲线等数据的采集;显示器显示被测传动轴的扭矩-时间,扭角-时间,扭矩-扭角试验曲线;可以实现试验数据存储、考 取、打印试验报表等功能。
传动轴轴管扭转试验机扭矩测试专用术语:
比较大扭矩--式样在屈服阶段之后所能抵抗的比较大扭矩。
剪切模量--切应力与且应变成线性比例关系范围内切应力应变之比。
抗扭强度--当材料成屈服现象时,在试验期间达到塑性发生而扭矩不增加的应力点,分上下屈服强度/下屈服强度。
转角:扭转夹头旋转发生的角度变化。
由于汽车传动轴的实际工况较为复杂,在工作中既要承受随机变化的交变载荷,又要承受起动、制动及因道路状况所引起的冲击载荷,要求传动轴轴管必须具有较好的强度和塑性。为保证传动轴总成的质量、传动轴轴管必须保证静扭、扭转刚度等力学性能试验的合格。
